Cree : Lampe Leds pour vélo 4

Pour tout ceux qui ont besoin d’une lampe sur leur vélo, que ce soit pour le loisir ou tout simplement pour se déplacer, voici un projet tout à fait accessible à base de Leds Cree. Les Leds Cree sont des leds hautes puissances disponibles facilement sur le marché.

Lampe Cree pour VTT

Lampe Cree pour VTT

Le matériel nécessaire est assez simple à se procurer sur internet sur des sites comme http://www.lumitronix.fr/ par exemple.

Matériels :

  • 3 LEDs Cree
  • 3 lentilles
  • un régulateur de courant
  • des fils électriques
  • un interrupteur
  • une batterie

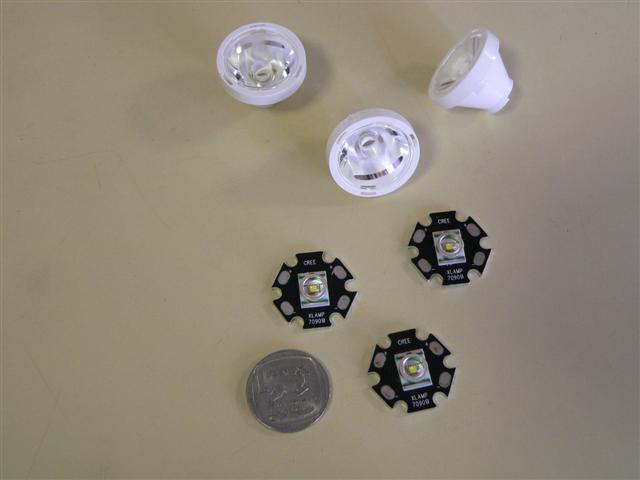

20080922_123711_P1010821_Small

Leds et Lentilles

En ce qui concerne le choix de la batterie, des 3 LEDs et du régulateur de courant, il faut prendre en compte certains aspects. D’abord on commence par le choix des LEDs (par exemple des Cree XML-T6). Au maximum, elles peuvent être alimentées en 3.3 V sous 3000 mA. On peut par exemple choisir de les alimenter en 3.3 V mais sous 2000 mA.

Pour celà, il faut choisir le régulateur de courant en conséquence. Ce régulateur PowerLine Slim Constant Current 2000 mA fera l’affaire . Il ne reste donc plus qu’à réaliser la batterie avec des accu 1.2 V. Dans notre cas, nous avons 3 LEDs à 3.3 V, il faut donc utiliser 9 accu à 1.2 V montée en série. Nous obtiendrons 10.8 V. Il suffit de placer un résistance en série avec le régulateur de courant pour obtenir 9.9 V en sortie. A vous de gérer l’autonomie de votre batterie. Une batterie 10.8 V, 2000m Ah aura une autonomie de 1 heure dans notre configuration. Une batterie 10.8 V, 4000 mAh aura, elle, 2 heures d’autonomie.

Leds Cree

Les 3 LEDs seront branchées en série dans la configuration choisi précédemment. A vous de personnaliser le montage pour l’adapter à votre vélo.

20080922_124010_P1010812_Small (1)

Vue arrière de la lampe Cree

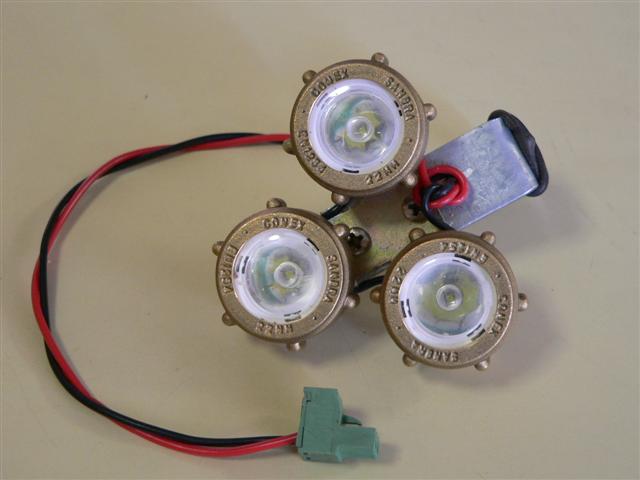

20080922_123937_P1010811_Small

Vue avant de la lampe Cree

Source :  http://www.thehubsa.co.za/forum/
