De la mienne manière que l’article précédent : http://www.diy-leds.fr/led-usb/, voici une méthode semblable pour se fabriquer une lampe LED alimenté par prise USB.

Avant de commencer à vous détailler le projet, voici une photo du rendu final.

DIY Led USB

DIY Led USB

Matériel :

  • Un câble USB
  • Trois LEDs haute luminosité
  • Trois résistances de 8 Ohms
  • Des morceaux de gaines rétractables
  • du fil électrique



Fabrication de la DIY LED USB:

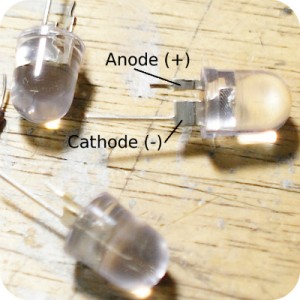

  • Pour commencer, prenez vos trois leds. Sur la photo ci-dessous, l’anode (borne +) correspond à la patte la plus courte et la cathode (borne -) correspond à la batte la plus longue.
DIY Led USB

DIY Led USB

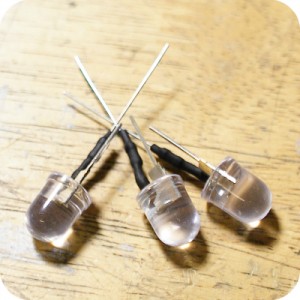

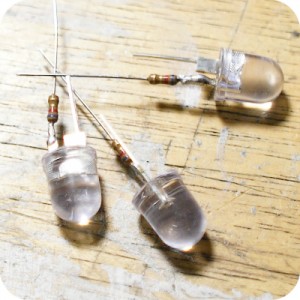

  • Souder sur chaque anode (borne +), une résistance de 8 Ohms. Positionnez un morceau de gaine rétractable sur chaque résistance, afin d’éviter tout faux contact avec la cathode.
DIY USB LED - Résistance

DIY USB LED – Résistance

DIY USB LED - Résistance + Gaine

DIY USB LED – Résistance + Gaine

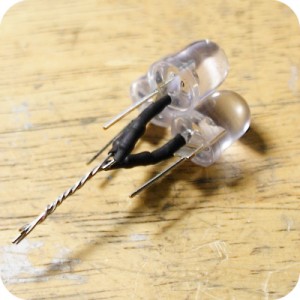

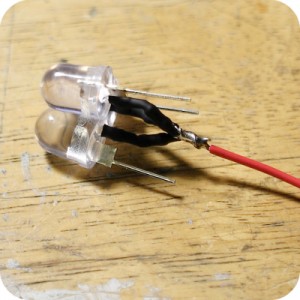

  • Enroulez et soudez ensemble les pattes des résistances. Souder y ensuite un fil rouge (borne positive)



DIY USB LED - Résistances

DIY USB LED – Résistances

DIY USB LED - Borne positive

DIY USB LED – Borne positive

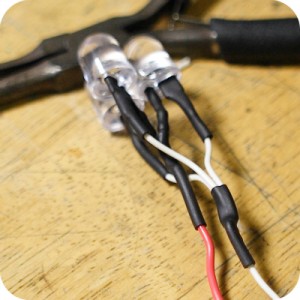

  • Une fois ces étapes réalisées, il faut connecter les trois cathodes ensembles. Pour cela, souder sur chaque anode, un fil blanc. Enroulez ces trois fils puis soudez y un fil de la même longueur que le fil rouge.  Pensez à bien utiliser de la gaine rétractable pour éviter les courts-circuits.
DIY USB LED - Fils rouge et blanc

DIY USB LED – Fils rouge et blanc



  • Vos LEDs sont maintenant prètes à être connectés au cable USB. Comme je vous l’avais présenté dans l’article précédent (voir http://www.diy-leds.fr/led-usb/), un cable USB est composé de 4 fils. Seulement les fils 1 et 4 nous intéresse. Le fil n°1 correspond au +5V et le fil n°4 correspond à la masse. Il faut suffit de souder le fil rouge des leds sur la borne n°1 de la prise USB et le fil blanc sur la borne n°4.
    DIY LED USB - Connexion des fils

    DIY LED USB – Connexion des fils

    DIY LED USB - Connexion USB

    DIY LED USB – Connexion USB

  • Pour rigidifier l’ensemble de votre montage, vous pouvez utiliser un fil de fer que vous enroulez autour de la prise USB et autour de fils pour réaliser le squelette de la lampe.

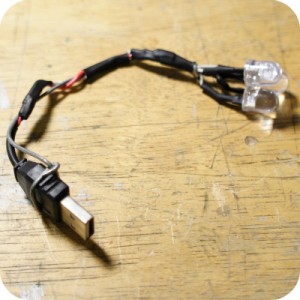

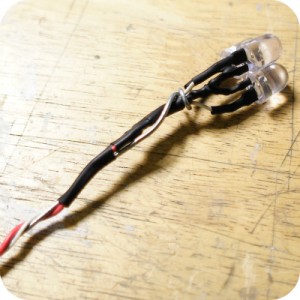

Voici votre DIY LED USB terminée !

DIY Led USB

DIY Led USB



Source :  http://voltaicsystems.com/blog/diy-solar-lamp/
