Détecteur d’obscurité LED 4

Dans certaines situations, il est nécessaire d’avoir une led qui s’allume automatiquement lorsque la luminosité chute. Il vous suffit d’avoir un détecteur d’obscurité(Détecteur d’obscurité LED) pour régler ce problème.

Détecteur d’obscurité LED

Voici un exemple de réalisation que l’on peut trouver sur le net traitant de ce sujet. Avec des composants faciles à se procurer, vous pouvez obtenir un Détecteur d’obscurité LED simple de réalisation.

Matériel:

  • Une pile bouton CR2032 (3 V)
  • Une simple LED
  • Un phototransistor LTR-4206E
  • Un transistor 2N3904
  • Une résistance de 1kOhm
Liste des composants

Liste des composants



Le principe de schéma électrique est assez simple:

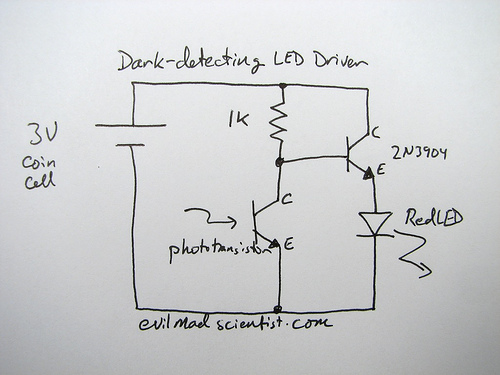

Schéma - Détecteur d'obscurité LED

Schéma – Détecteur d’obscurité LED

Lorsque de la lumière atteint le phototransistor, celui-ci est passant. Il n’y a donc pas de courant qui arrive dans la base de transistor: celui-ci est donc bloqué, la Led est éteinte.

Au contraire, dans l’obscurité, le phototransistor ne conduit plus, et ainsi le courant arrive dans la base du transistor et le rend passant : le Led s’allume!

Un montage simple et efficace avec un faible nombre de composants, qui le rend bon marché.

Détecteur d'obscurité LED : Vue de côté

Détecteur d’obscurité LED : Vue de côté

Maintenant que vous avez compris le principe du circuit, il ne reste plus qu’à le réaliser.

Détecteur d'obscurité LED : Vue de dessous

Détecteur d’obscurité LED : Vue de dessous

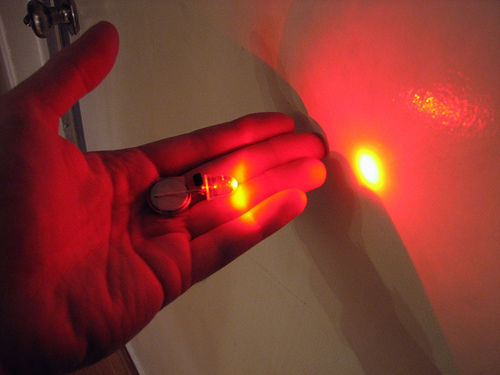

Détecteur d'obscurité LED :  Fonctionnement

Détecteur d’obscurité LED : Fonctionnement

Détecteur d'obscurité LED :  Fonctionnement

Détecteur d’obscurité LED : Fonctionnement

Maintenant que je vous ai présenté le montage de ce détecteur, il est temps pour vous de commencer l’assemblage des différents composants. Dans ce que je vous ai présenté, les composants sont apparemment et il existe des possibilités de courts-circuits. Peut-être que ce circuit doit être intégré dans un support pour le rendre étanche par exemple… Je laisse libre court à votre imagination. A vous de trouver une idée.



Sourcehttp://www.evilmadscientist.com/2007/a-simple-and-cheap-dark-detecting-led-circuit/

4 thoughts on “Détecteur d’obscurité LED

  1. Reply Allibert Nov 3,2012 13 h 39 min

    Bonjour

    Je trouve cette invention génial est j’aimerais faire une système pour ma voiture thermique mais j’ai un petit problème c’est pour la pile moi c’est un coupleur de quatre piles 6V.
    Que dois je utiliser comme résistance ?

    Merci d’avance

  2. Reply admin Nov 6,2012 7 h 37 min

    Bonjour,

    Tu peux évidemment utiliser ton coupleur de 4 piles 6V, mais il va te falloir une grosse résistance à la sortie de ton coupleur.
    Dans le montage ci-dessous, il y a 3V dans chaque branche parallèle. Il te faut donc garder cette même tension avec ton coupleur.
    Une pile bouton délivre un courant max de 3mA. Ca te donne une résistance à rajouter de 7kOhm.
    (R=U/i=(24-3)/(3*10^-3)=7000 )
    Mais le plus simple c’est de greffer ce montage sur ta voiture thermique.

    Peut-être que quelqu’un à une autre idée?

  3. Reply Alexandre Nov 28,2012 19 h 08 min

    Bonjour,

    J’aimerais bien reproduire ce montage, savez-vous où se procurer le phototransistor LTR-4206E, ou si il est possible de le remplacer par un autre ?

    Merci par avance.
