Cree VTT version n°2

Voici un autre exemple de Lampe Led  VTT (Lampe Cree VTT) . Cette lampe se présente comme l’article Lampe Leds Cree pour vélo.

Lampe Cree pour VTT

Lampe Cree pour VTT



Comme dans l’article cité juste au dessus, le matériel nécessaire est assez simple à se procurer sur internet sur des sites comme http://www.lumitronix.fr/ par exemple.

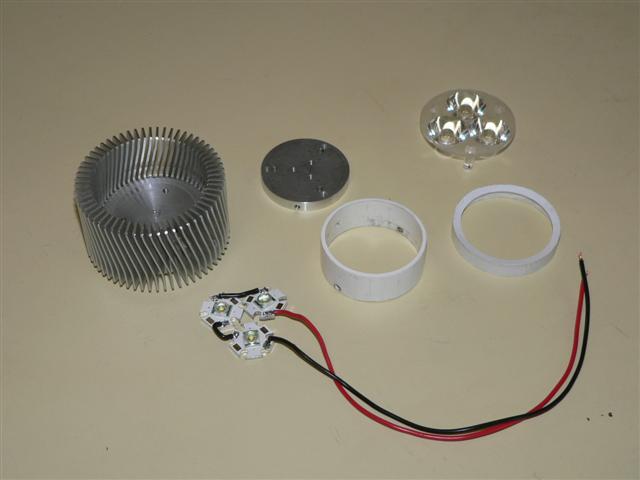

Ensemble des composants : Cree, Lentille et Radiateur

Ensemble des composants : Cree, Lentille et Radiateur



Matériels :

  • Trois Leds Haute luminosité de votre choix (de la marque Cree par exemple)
  • Un dissipateur thermique et un support circulaire en aluminium
  • Une lentille pour trois Leds
  • Un support en PVC
  • Un régulateur de courant
  • Un interrupteur
  • Une batterie

Pour commencer il vous faudra percer des trous dans le support circulaire en aluminium pour pouvoir fixer les Leds de la manière suivante :

Radiateur pour monter les leds Cree

Radiateur pour monter les leds Cree

Montage des Leds Cree

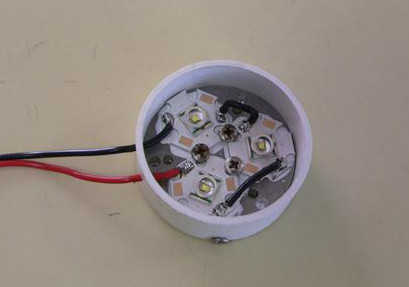

Montage des Leds Cree sur le support Circulaire

Montage des Leds Cree sur le support Circulaire

Utiliser trois vis pour fixer les Leds sur le support que vous placerez dans le tuyau en PVC.
Placer l’ensemble dans le dissipateur. Ce dissipateur thermique va permettre d’évacuer la chaleur produite par vos 3 Leds. Plus les Leds vont nécessiter une tension et un courant important, plus votre dissipateur sera nécessaire.

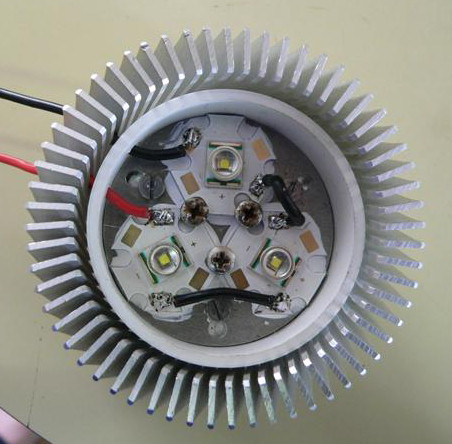

Montage des Leds Cree avec dissipateur thermique

Montage des Leds Cree avec dissipateur thermique



Il ne vous reste plus qu’à fixer la lentille sur l’ensemble pour garantir une répartition de lumière uniforme. Vous pourrez trouvez dans le commerce différentes lentilles avec différents angles de diffusion. C’est à vous de choisir en fonction de votre utilisation.  Dans le cas d’une utilisation en VTT, je vous conseille un angle de diffusion large pour éclairer à la fois les cotés et l’avant.

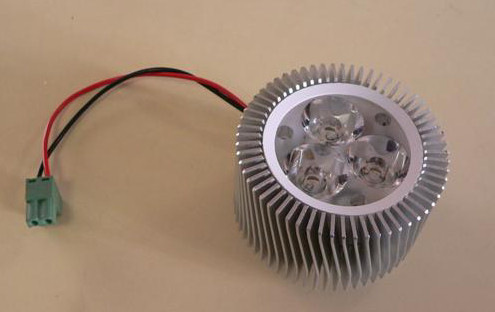

Montage Global + Lentille

Montage Global + Lentille

Pensez à bien faire passer les fils d’alimentation. Comme à chaque fois, pour garantir un montage propre et pour ne pas détériorer les leds, il faut rajouter un régulateur de courant entre la lampe et la batterie. Dans notre cas, nous allons utiliser un petit régulateur circulaire sur lequel nous allons souder l’interrupteur.

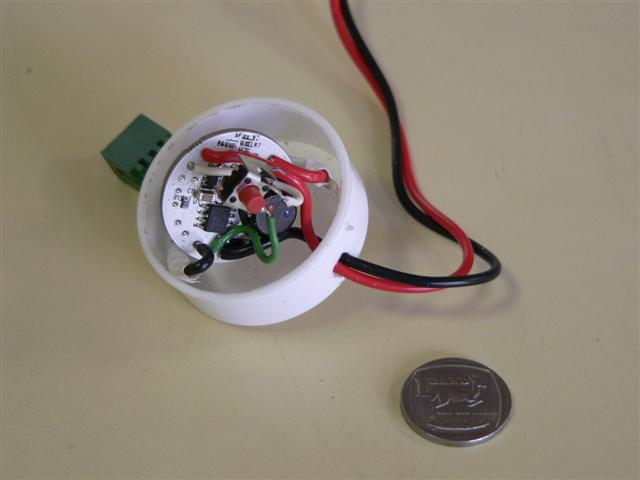

Vue du régulateur pour contrôler les Leds Cree

Vue du régulateur pour contrôler les Leds Cree

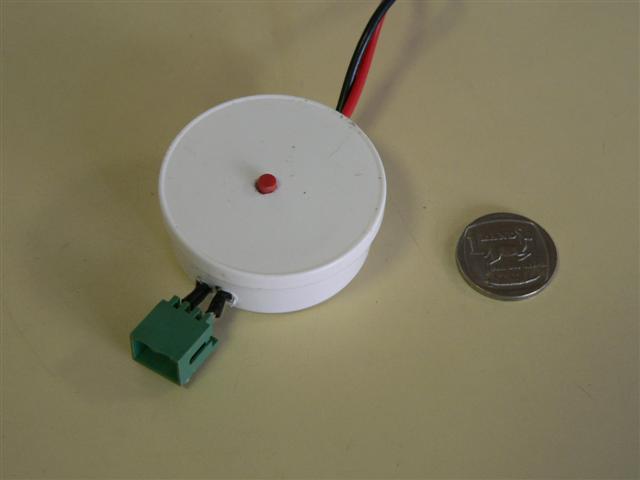

Régulateur + Interrupteur

Régulateur + Interrupteur

Une fois le montage terminé, pensez bien à travailler sur l’étanchéité de votre système pour garantir son utilisation en tout temps. Il ne vous reste plus qu’à fixer votre Lampe Cree sur votre guidon, à connecter la batterie et le principal : à pédaler !

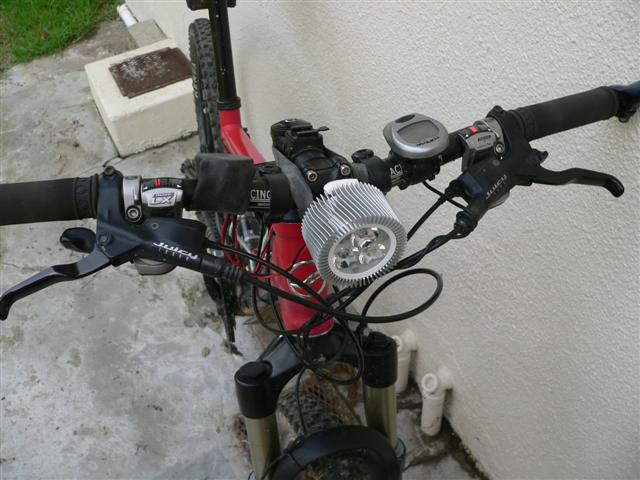

Montage Complet de la lampe Cree sur VTT

Montage Complet de la lampe Cree sur VTT

Eclairage de la lampe Cree

Eclairage de la lampe Cree

Voici un exemple des capacités d’éclairage de cette lampe.Efficace l’éclairage !

Source : http://www.thehubsa.co.za/
